电池模组无损检测全新方案-ZEISS VoluMax 9 titan

蔡司工业 发表于2021/11/19 10:44:38 蔡司工业电池模组无损检测

▲ZEISS VoluMax 9 titan是一款紧凑型系统,可确保对电池模块产品等高密度材料进行检测

ZEISS推出新型紧凑、稳定的计算机断层扫描系统ZEISS VoluMax 9 titan

ZEISS VoluMax 9 titan相比同类产品占地面积更小
可提供足够的穿透强度,能对结构紧密的大型电池模组进行精密检测
可全面确保电池产品安全,同时缩短节拍时间
Dynamic ZEISS支持包可大大提高生产力并缩短停机时间

ZEISS VoluMax 9 titan是一款450 kV的计算机断层扫描系统,其集紧凑型设计和稳定性能于一体。该机器易于使用,可对电池模组等结构紧密的大型部件进行清晰的X射线扫描,从而实现快速、精确的质量控制。

虽然市场上许多同类产品通常都会占据整个房间,但蔡司工业质量解决方案部门的X射线业务领域负责人Petra Schmidt表示,这款2,750×2,350×1,750 mm的系统“非常紧凑,十分适合各种质量实验室或生产线环境。目前市场上没有一款类似产品可实现如此小的占地面积。”

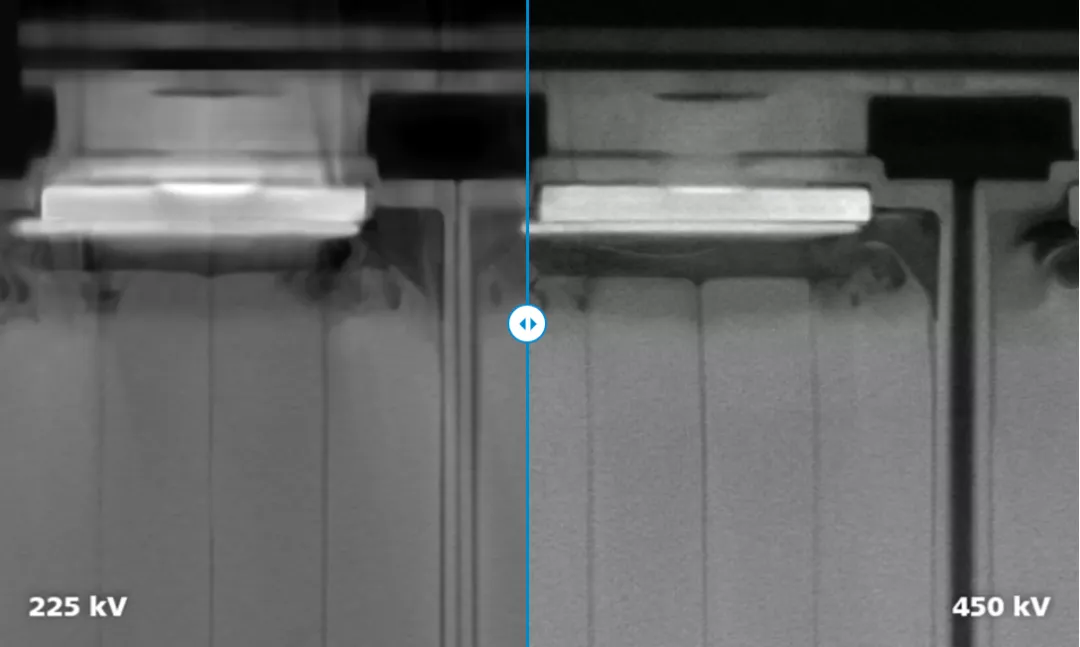

▲ 使用225 kV和450 kV技术扫描电池模组的对比图

正如蔡司上海电池技术中心的负责人Albert Mo所说,“我们需要较高的功率和电压来穿透大型模块并在合理的节拍内获得准确结果”,ZEISS VoluMax 9 titan结构紧凑,且具有相当大的穿透力。该系统可释放1,500W的功率,配备3K探测器,可实现高分辨率扫描,拥有强大的功能,足以扫描整个电池模组。

▲ 典型缺陷(1. Overhang,2.极耳和焊接,3.外罩气孔,4. 间隙测量,5.电极缺陷)

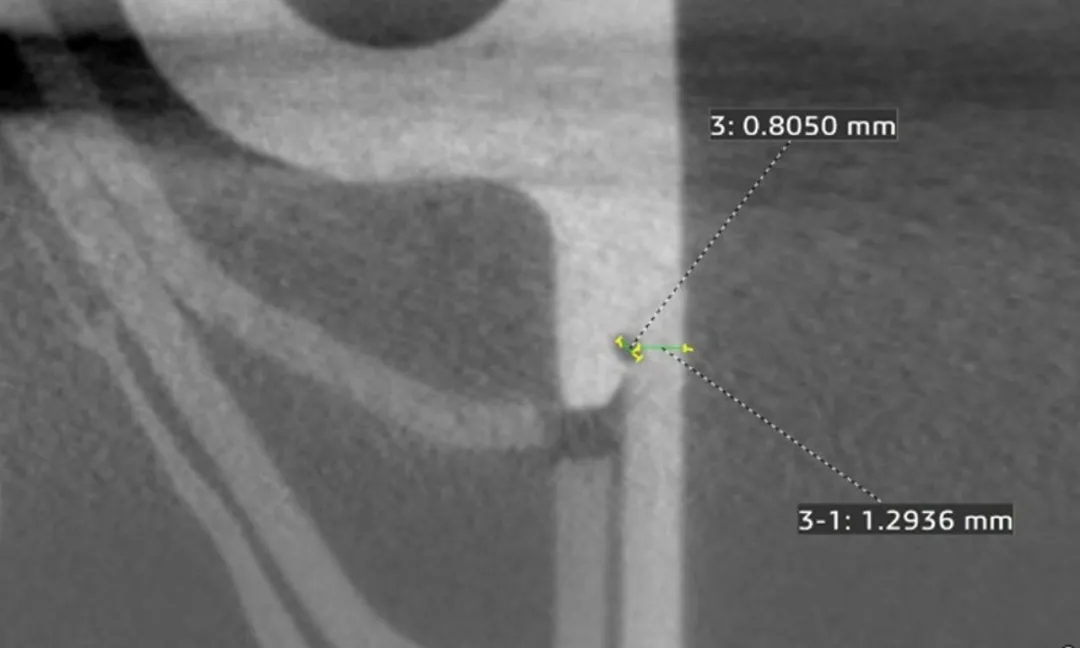

▲ 焊缝检测

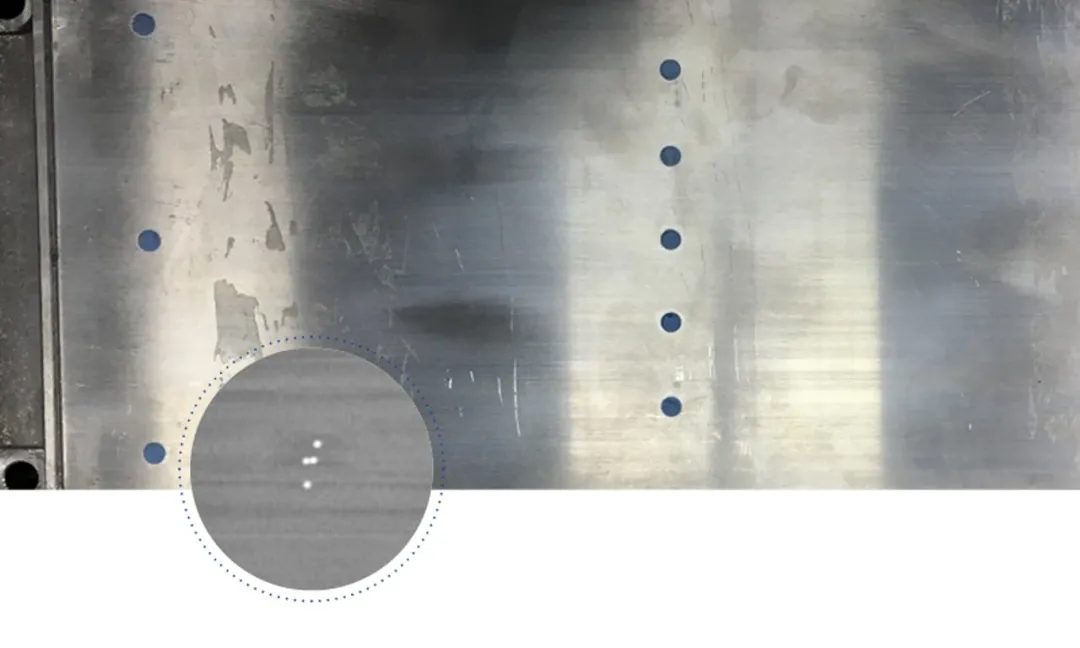

▲ 金属污染检测

宽大的电子拉门、装载便利的自动轴定位功能以及集成到系统机柜中的控制台有利于进行符合人体工程学的操作、确保用户安全、以及扫描尺寸达590×700 mm的部件。生产力提高自然能保证快速获得投资回报,Petra Schmidt认为这是系统核心价值的关键:“Titan代表优势、力量、趋势和稳健。这正是我们的产品所提供的。”

蔡司内部不仅生产装载装置和高压发生器,公司还提供全面服务包,全方位为客户提供支持。公司的硬件和软件服务不仅有助于降低维护需求,而且其本地服务团队还可以在二十多个国家提供快速援助。

Albert Mo总结了该行业未来的关键问题:“电池是新能源汽车(NEV)的核心部件,因此其质量保证不再是可选考虑要素,而是必须考虑的要素。”ZEISS VoluMax 9 titan极具紧凑性和稳定性,可确保始终如一地提供客户要求的质量和安全性,电池厂商完全可以信赖。

扫描二维码
查看VoluMax 9 titan技术白皮书
