"2022欧洲最佳镁压铸奖"获奖的镁合金压铸件赏析

轻量化技术网 发表于2022/5/26 8:19:09 欧洲镁压铸件镁压铸奖

第二名 TKS 80台面及视频

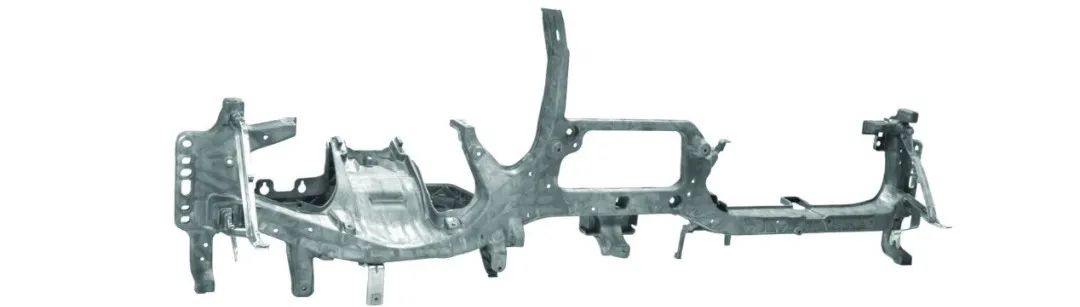

第一名:仪表板横梁

制造商:乔治费舍尔铸造解决方案公司, 瑞士



尺寸(长宽高):508 mm x 300 mm x 1523 mm
重量:3480 克
合金:AM50

产品描述:高负载部件,在动态负载下也必须提供非常高的刚度,以消除振动,例如在方向盘或抬头显示器区域的振动。此外,该组件必须具有高度的变形能力(例如在碰撞行为中)。

设计、铸造和成型要求:在有限的安装空间内满足相应的要求,这意味着必须灵活地设计铸件中的横截面。加强筋的设计要满足应力载荷变化,采用仿真模拟对充型和凝固行为进行持续评估。在铸件中集成尽可能多的不同功能(附加部件的连接、支架的集成等)。

采用压铸方法的原因:由于安装空间非常有限,压铸提供了最优化的利用自由空间的可能性,从而使结构更适合于应力载荷情形。此外,镁的使用使其有可能在低重量的情况下实现高应力。

获奖原因:

- 以系统化方法的方式进行开发、设计
- 集成了各种的功能
- 刚度和NVH要求
- 与碰撞相关的部件

第二名:TKS 80台面

制造商:托伦巴克镁业有限公司,德国

尺寸(长宽高):671 mm x 453.90 mm x 20 mm
重量:2260 克
合金:AM60

产品描述:在Frech DAK1600生产单元上生产/大面积薄壁部件(壁厚3mm)的整个表面达到0.5mm的极端平面度要求,并在量产中用21个测量点进行100%检查。

设计、铸造和成型要求:非常高的表面要求--完整的可见区域的粉末涂层。

采用压铸方法的原因:通过在整个部件上实现所需的0.5毫米的平面度,不再需要复杂的矫直工艺。市场上竞争对手的类似板材都采用了这个矫直工艺,相比之下,精度不如压铸板的精度。轻量化--与铝压铸件相比,重量减轻超过1.2千克。

获奖原因:

- 铸造状态下的高质量表面处理
- 对壁厚只有3毫米的大面积薄壁部件,整个表面的平整度要求为0.5毫米

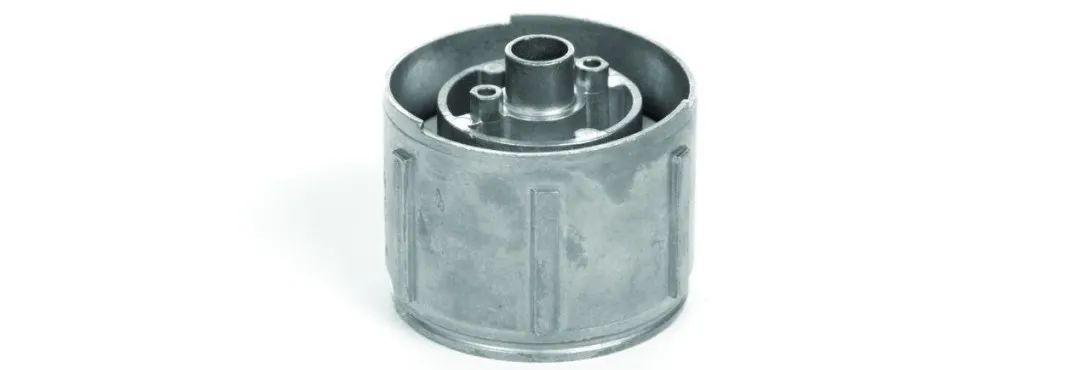

第三名:锥体支架 EE0043-30-2020

制造商:戴纳克斯特(德国)有限公司,德国



尺寸(长宽高):47.5 mm x 47.5 mm x 39 mm
重量:32.05 克
合金:AZ91D

产品描述:该部件被用于餐饮业的咖啡研磨机。咖啡豆是在锥体支架的帮助下研磨的。

设计、铸造和成型要求:卓越的铸造质量,内部完全填充,通风,强度,重量。

采用压铸方法的原因:替换了一个塑料部件。与塑料工具相比,模具寿命延长了4倍。更高的强度和精度。零件无需机加工就可使用。系统在终端用户处运行无故障。

获奖原因:

- 取代塑料部件
- 实现了4倍的模具寿命
- 更高的强度和精度
- 无须机加工
