2025年全球折叠屏智能手机出货量已达2.06亿台，同比增长10%，IDC等研究机构预测2026年将迎来爆发式增长，同比增幅有望跃升至30%。更值得关注的是，随着苹果计划在2026年底推出首款折叠屏iPhone，预计首年即可占据超22%的市场份额，进一步推动行业渗透率从2025年的1.6%提升至2027年的3%以上。从产业链价值来看，铰链作为核心零部件，2025年全球市场产值已达12亿美元，在单机物料成本中的占比约5%-8%，成为决定产品竞争力的关键环节。
（数据来源：IDC、产业链调研机构）

这些数据背后，是消费市场对折叠屏形态创新的认可，也倒逼核心零部件技术不断升级。

在技术标准层面

折叠屏手机更极致的折痕控制、更轻薄的机身设计、更稳定的耐用性表现。关系到铰链技术的突破：这推动铰链零件精度、材料强度新一轮升级。同时铰链的质量管控标准将进一步提高，此前行业主流的0.01mm精度要求可能向更严苛的0.005mm级别迈进，对核心零部件的制造与检测提出更高要求。

在产业链生态层面

折叠屏手机规模化采购能力将直接拉动上游面板、铰链等核心部件的出货量。高精度制造能力与稳定品控水平的头部制造企业获得更多订单。此外，随着行业领军品牌的入局，其软件生态优势结合到折叠屏“硬件强、软件弱”这一痛点，让折叠屏的生产力价值充分释放，进而反向推动全行业重视“硬件+软件”的协同创新。折叠屏手机行业推向“质量与体验为王”的新阶段。而这一趋势，恰恰让铰链的质量控制成为更关键的竞争壁垒。

目前以下几种铰链在市场上都是颇具竞争力的存在：

双旋水滴铰链

采用 “2 级杆组、3 构件 4 低副” 设计，通过两个旋转中心形成水滴状空间，包含87个零件，在减少转轴厚度的同时，能有效保证结构稳定性。

龙骨铰链

采用 3 级杆组、5 构件7低副设计，拥有14个活动关节和198个零件，实现17%的空间压缩，支持45°-135°多角度悬停，适配多样化使用场景。

浮翼式铰链

碳纤维浮动中板，展开时上升托住屏幕，闭合时下降留出折叠空间，折痕深度达到行业领先水平；由174个精密零件组成复杂传动系统，初代产品厚度已压缩至10mm，平衡了结构强度与机身轻薄度。

U型铰链及改进型

采用互锁齿轮结构，通过凸轮制动机制实现折叠屏的稳定开合，支持多角度旋停功能（75°-115°），首次解锁 “立式交互” 形态，零件数量约为 130-140 个。

分段式铰链

借助齿轮、皮带等组件实现双段外壳同步折叠，确保OLED等柔性屏幕弯曲时平滑过渡，减少折痕与应力集中；铰链部件可沿外壳曲面滑动，提升闭合紧密性与抗冲击能力。

这些差异化铰链方案虽各有优势，但都面临四大核心技术挑战：铰链逆向工程与无损缺陷分析、嵌套式机械结构的三维重建、快速迭代设计验证、装配缺陷无损分析。

而蔡司针对这些痛点，给出了精准高效的解决方案。

蔡司显微镜解决方案: 4D动态观察折叠屏手机铰链开合

设备：

ZEISS XRM Versa X射线显微镜系列

扫描方式：

不拆机的情况下，对完整手机进行扫描

扫描获得折叠屏手机在不同开合角度下的三维结构，将多组数据重构整合后得到动态开合效果。

优势：

平板探测器+Fast: Modet+DeepRecon

平板探测器搭配快速扫描(FastMode)模式，扫描过程中样品连续旋转不停留，显著提升扫描速度，实现高通量扫描。

运用基于AI深度学习的DeepRecon重构算法，提升图像质量。

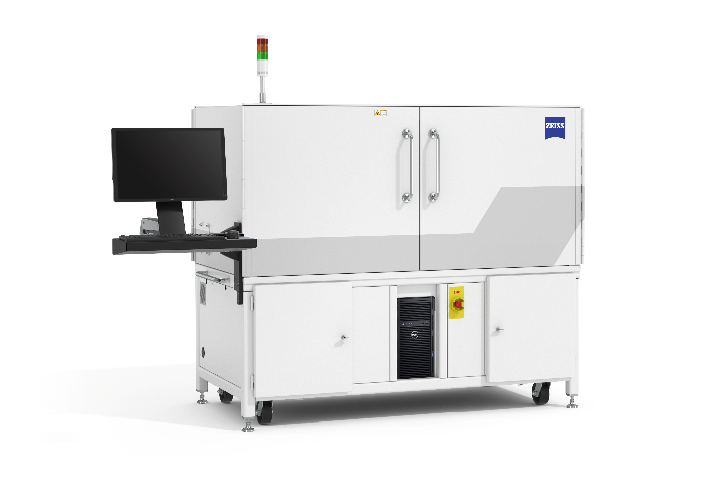

▲ 蔡司Versa系列高分辨X射线显微镜

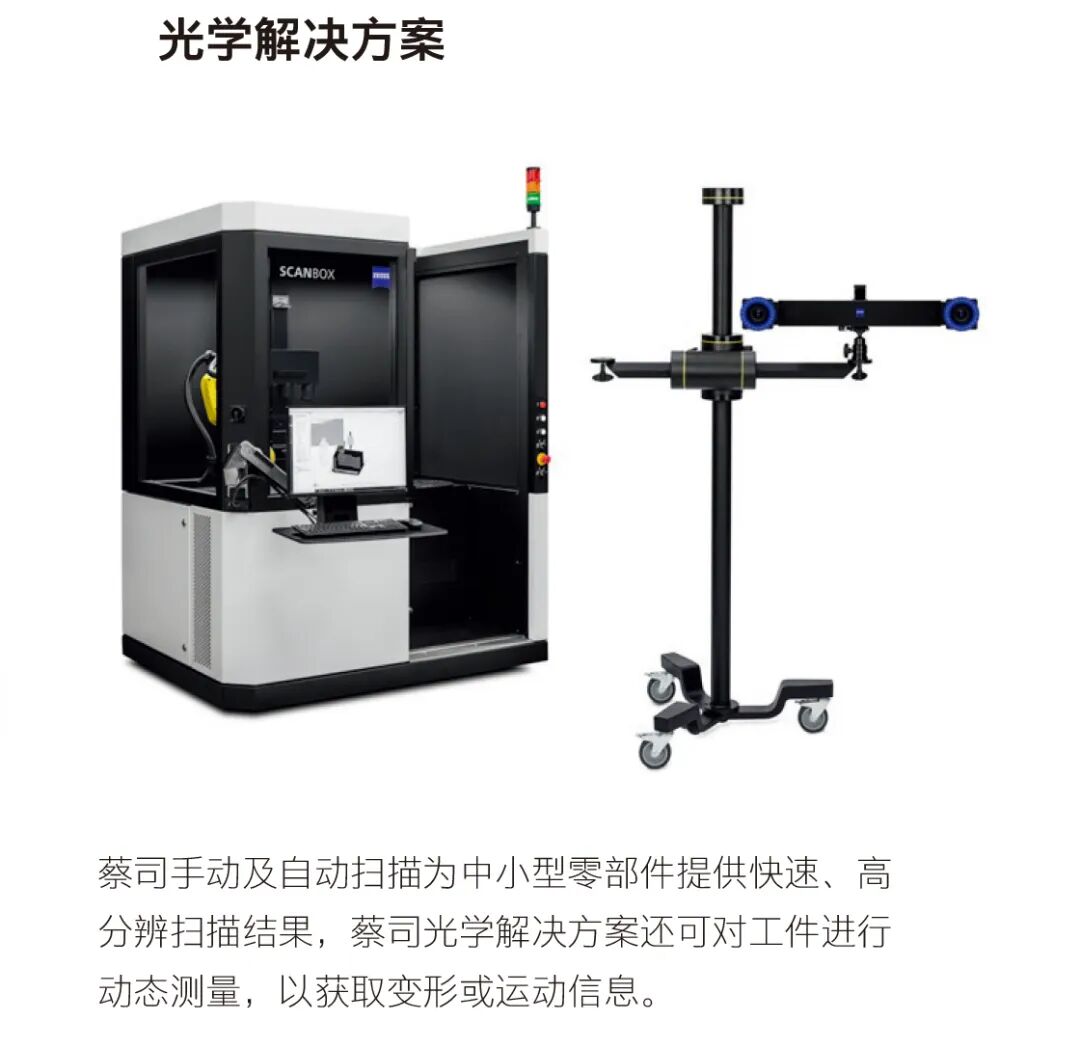

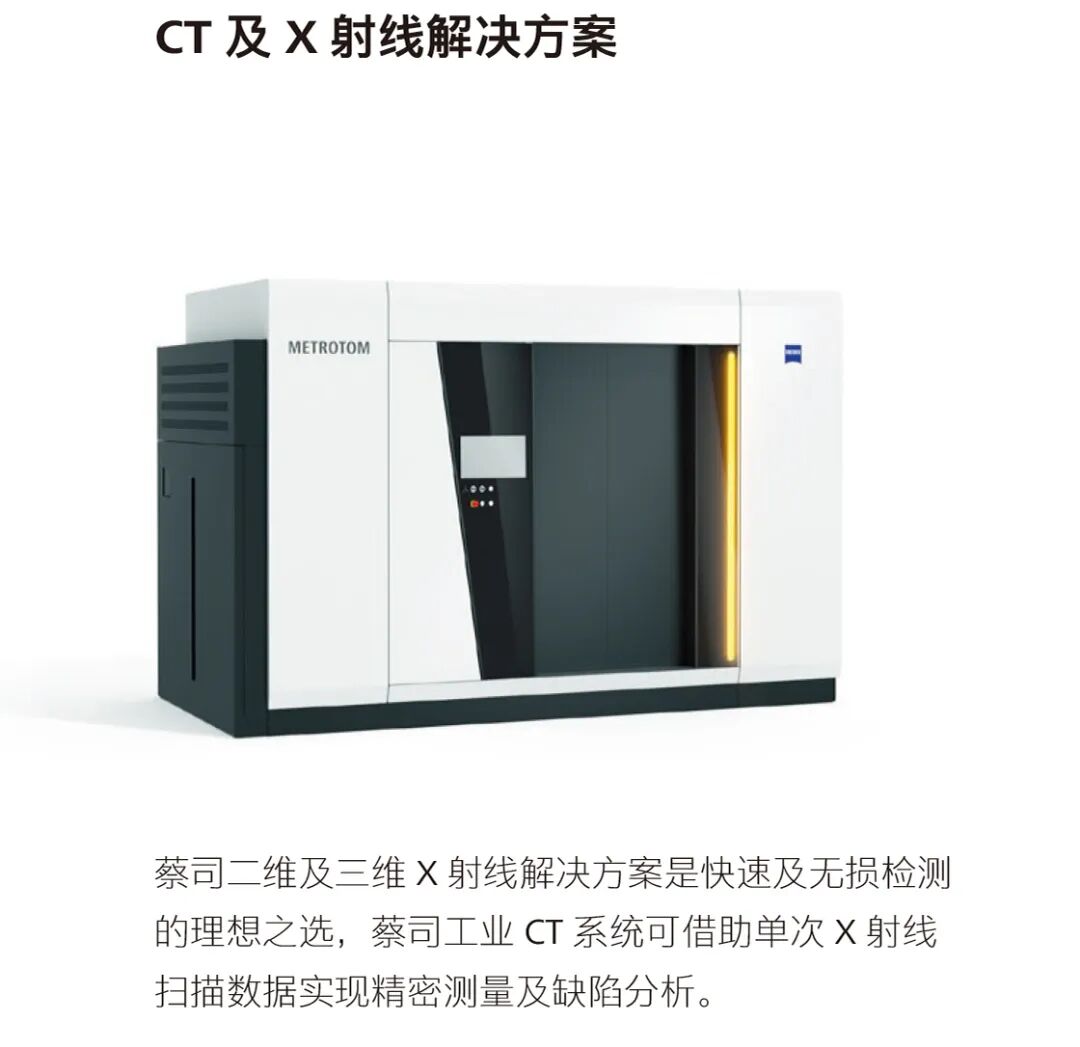

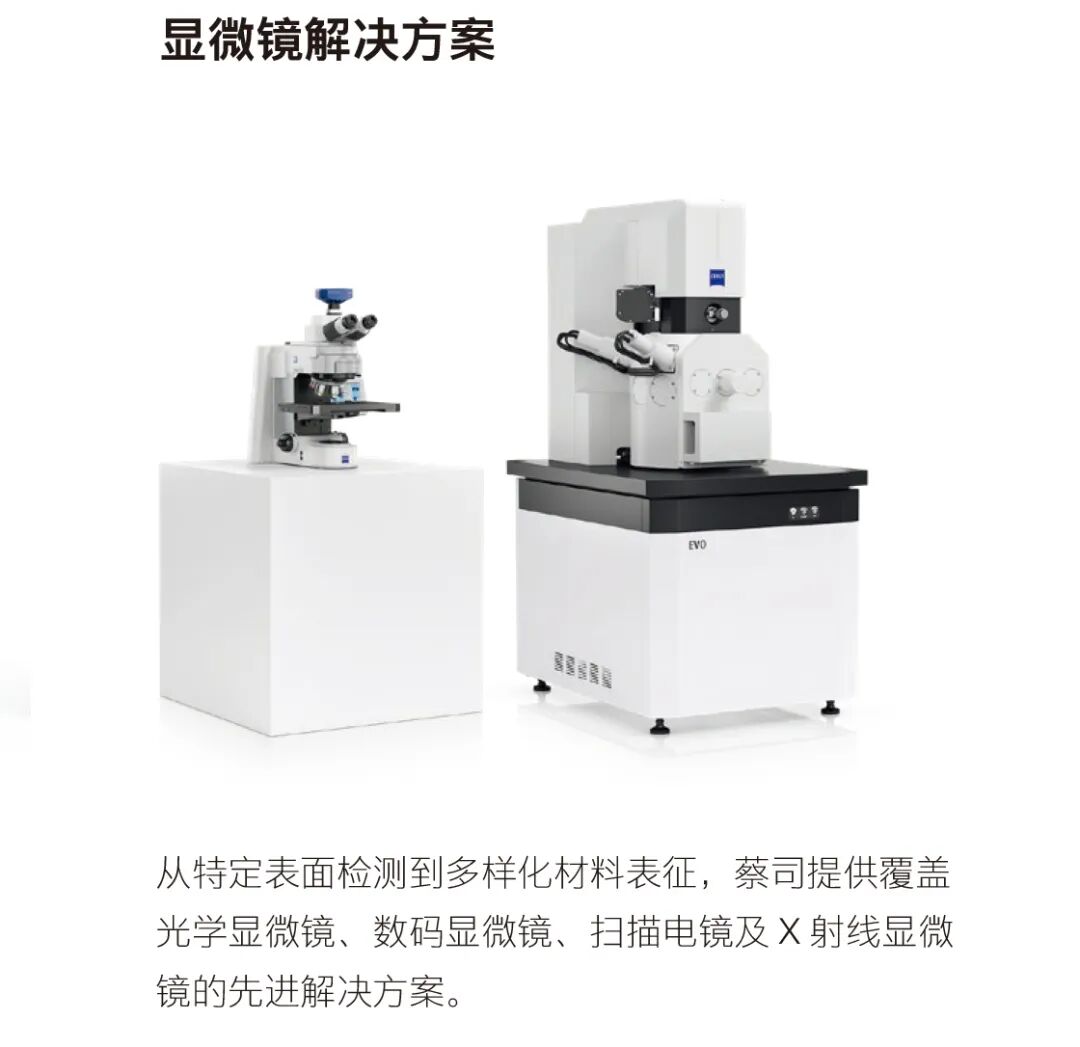

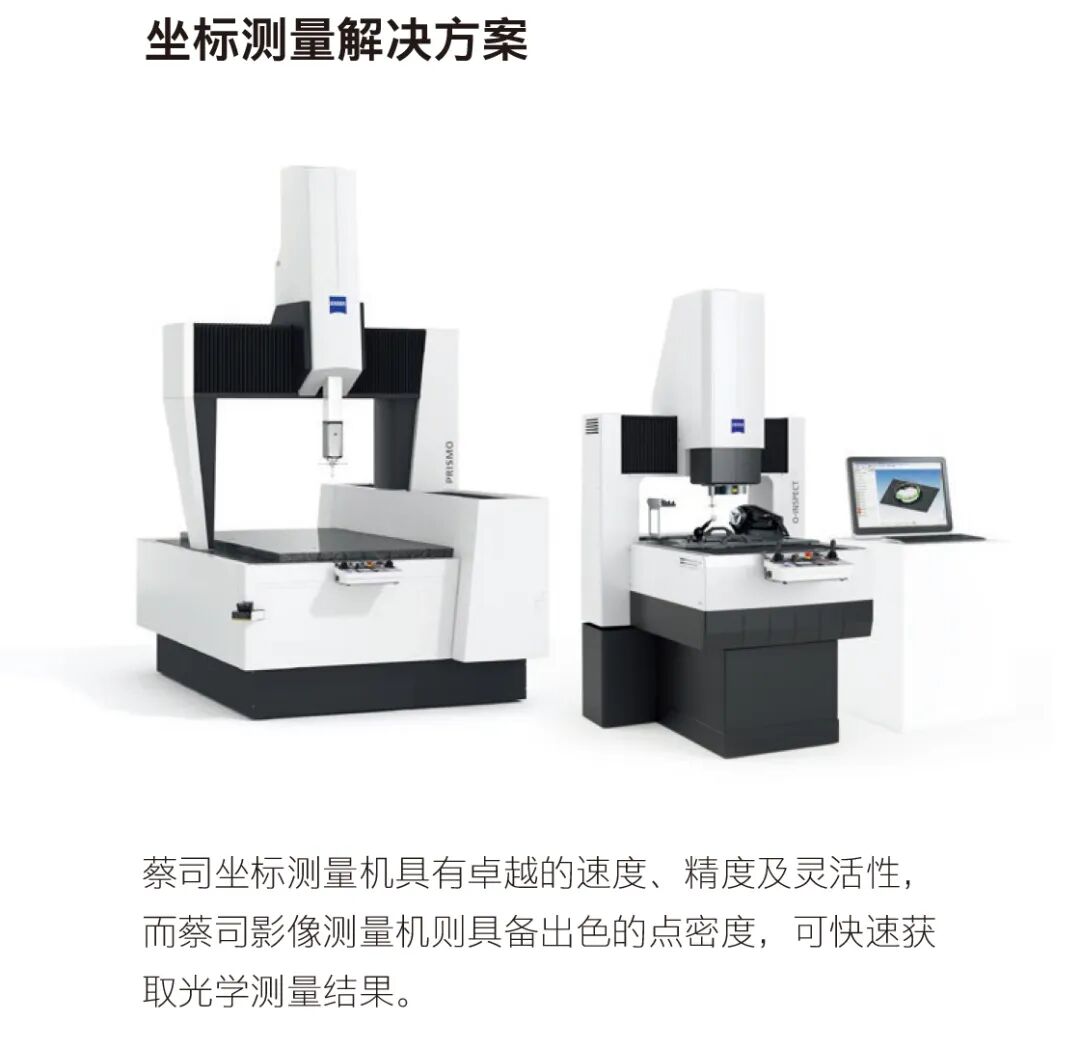

蔡司拥有丰富的产品线包含显微镜，蓝光扫描仪，三坐标，工业CT，助力全面解决电子客户面临质量挑战与痛点。

了解蔡司工业显微镜解决方案
