汽车差速器壳体压铸缺陷分析及改善

廖建强 发表于2024/5/16 9:37:31 差速器壳体改善工艺

原标题:铝合金汽车差速器壳体压铸缺陷分析及改善

因铝合金密度小、强度高、耐腐蚀,在汽车零部件生产中得到广泛应用。铝合金通过合金强化,其强度明显提高,满足了离合器壳体、油底壳、差速器壳体在恶劣环境下工作的要求。同时,在节能减排的需求下,扩大铝合金应用可以明显地减轻汽车自重。差速器壳体作为汽车转动系统重要的组成部分,对于汽车制造的需求量越来越多,品质要求越来越高,因此在保证产品高品质的条件下,如何降低废品率是需要解决的课题。

铝合金差速器壳体是汽车传动系统的关键部件之一,其结构相对复杂,且内部品质要求较高。生产过程中,需大面积加工,因而暴露出来的内部缺陷大大增加,尤其是夹渣、气孔。为了解决缺陷带来的废品率偏高问题,通过采用数值模拟,将铝合金液充型状态与实际铸件缺陷分布位置进行对比,再对铸件结构进行剖解分析,从而优化浇注系统。通过设计合理的浇注系统从而减少缺陷,降低废品率。

图文结果

汽车差速器壳体压铸件见图1。该零件轮廓尺寸为236.91mm×191.23mm×187.41mm, 压铸件质量为3.35kg, 平均壁厚为6.2mm, 投影面积为97532.21m㎡,铸件材质为ADC12合金。该铸件整体壁厚偏厚,而且壁厚并不均匀,因此在压铸过程中热节位置易造成缩孔,且加工面积大。浇注系统设计见图2,要求各部分无毛刺、伤痕、飞边缺陷;轴瓦位置取拉伸试样,测试所得抗拉强度大于177MPa, 不能出现气孔、缩松等缺陷,并且要求气密性检验,试漏压力为200kPa, 允许泄漏量<3mL/min。

图1 差速器壳体压铸零件

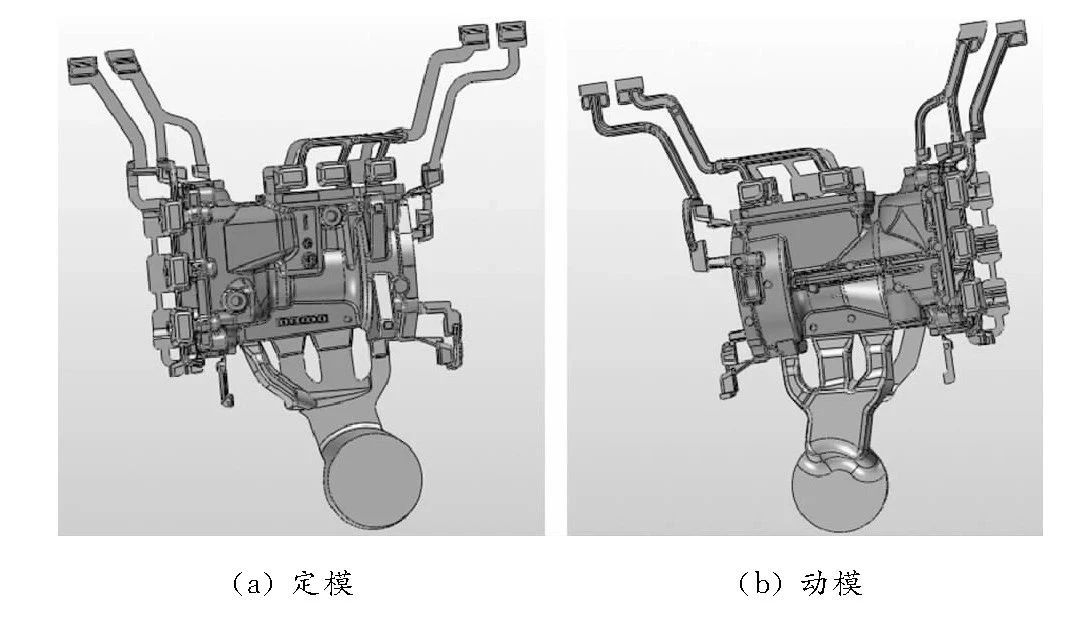

图2 浇注排溢系统

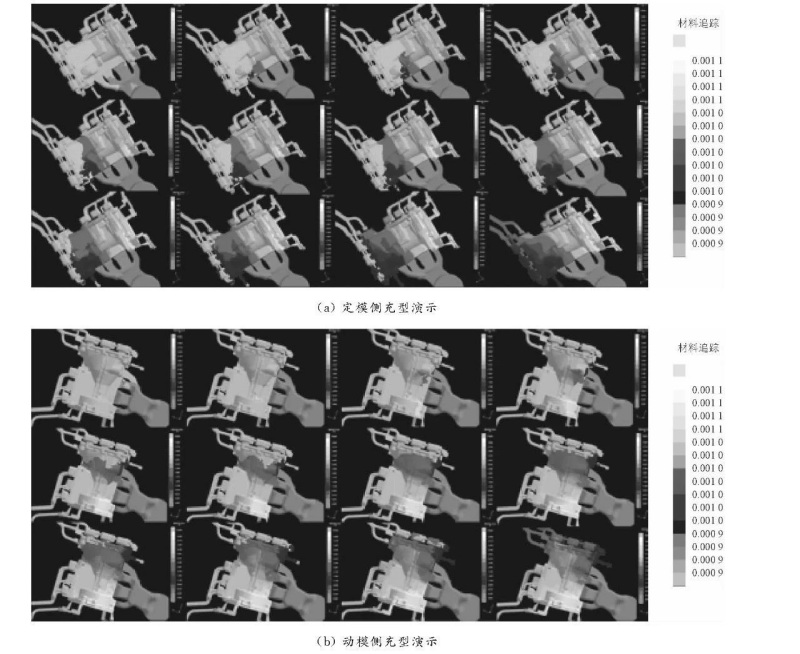

图3 差速器壳体充型模拟

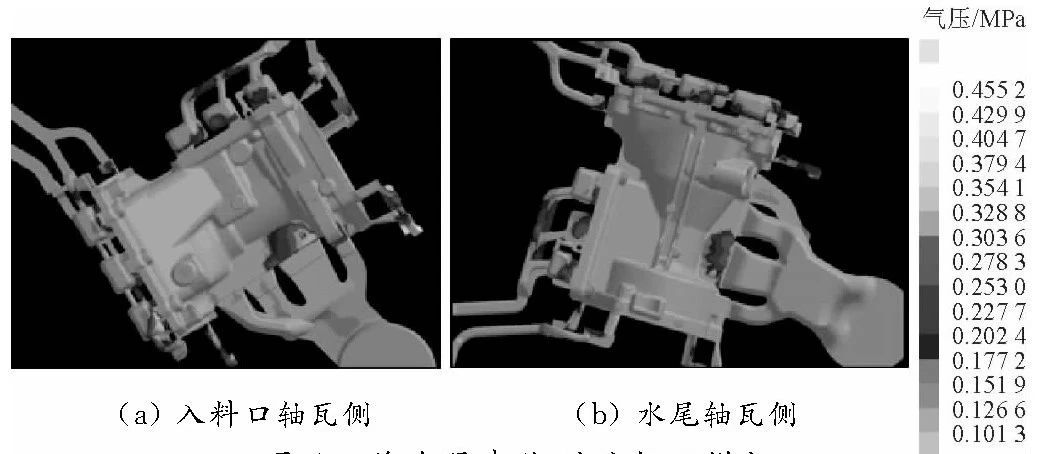

图4 差速器壳体型腔气压模拟

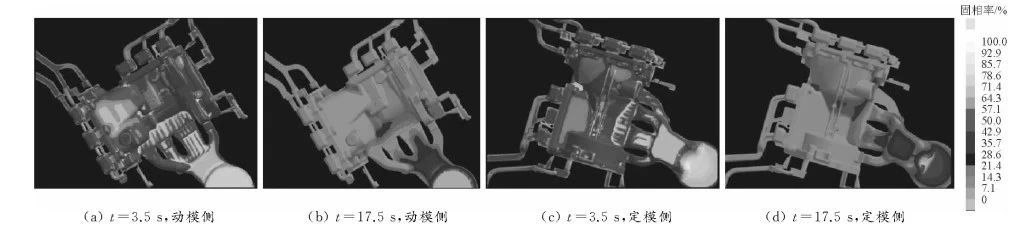

图5 差速器壳体凝固过程模拟

根据模拟结果可以看出,该浇注系统基本能够实现铝料的平稳充填,卷气主要集中在渣包和产品一些局部非加工死角区域。根据模拟分析,发现存在两个问题:①定模侧铝液流速较快,但定模侧有两个较厚的凸台需要更多铝料,②右侧的进浇量明显强于左侧,但左侧加工面积更多,内部品质要求较高,需保证加工区域的品质。综合考虑,该方案可行。由于壳体局部壁厚不均匀,所以局部呈现出不等速的冷却速度,以此可以设计出更合理的冷却系统。

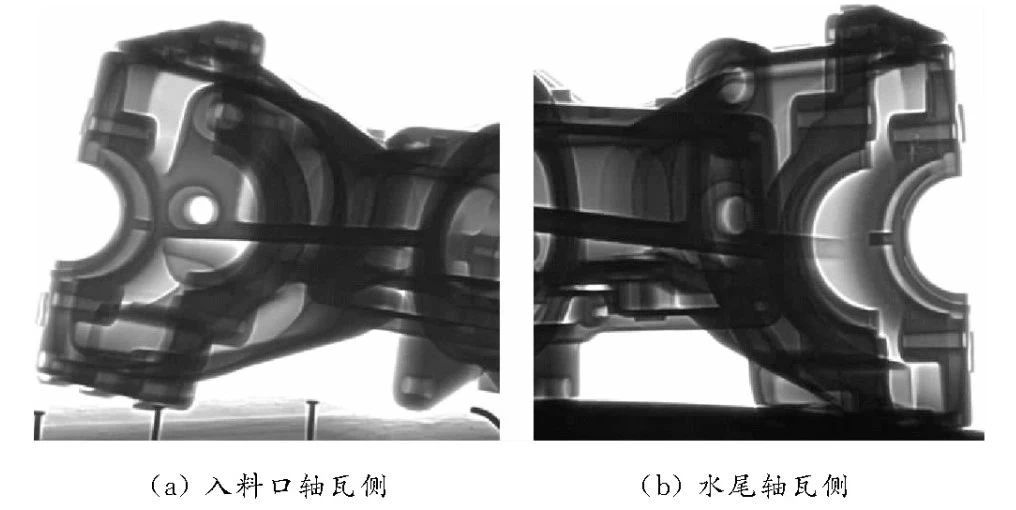

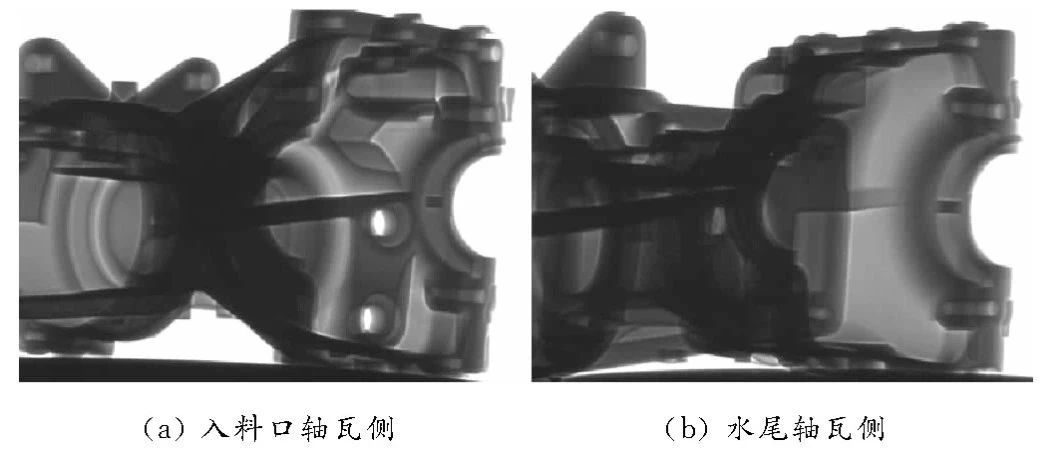

图6 高速切换点为370mm时X光检测结果

图7 高速切换点为390mm时X光检测结果

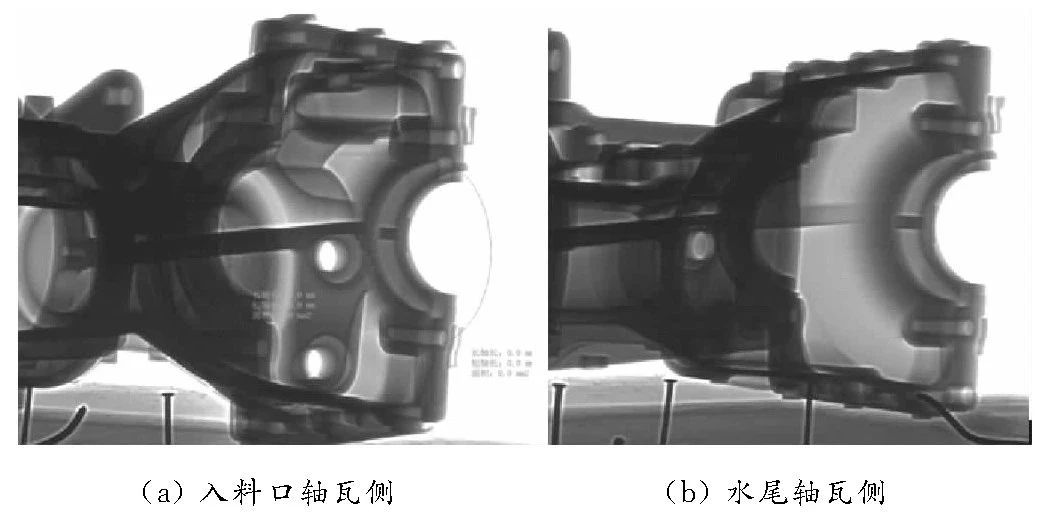

图8 高速切换点为420mm时X光结果

表1 生产数据统计

图9 夹渣位置及形貌

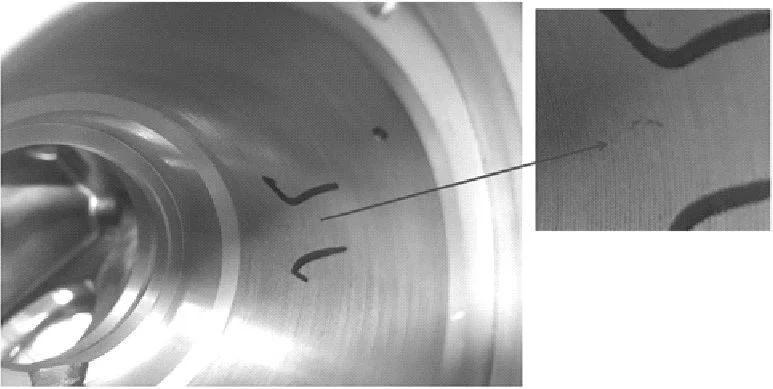

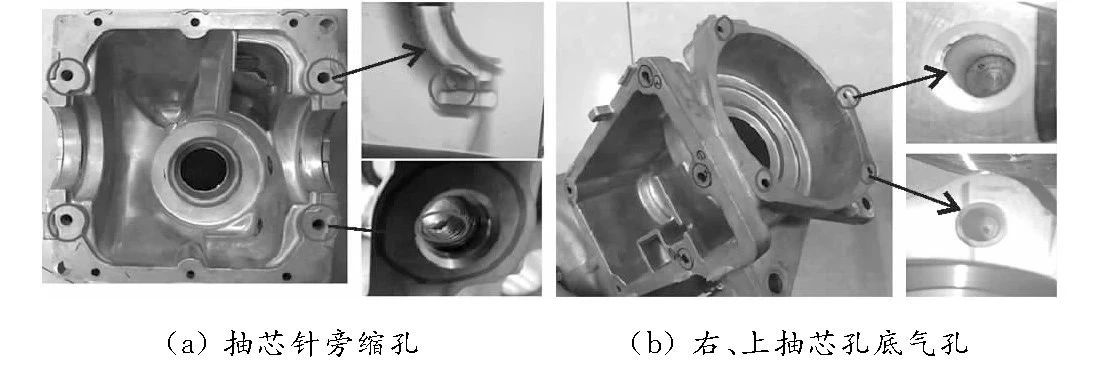

图10 左侧抽芯针旁边缩孔及右、上抽芯孔底气孔

图11 漏气位置及气孔形貌

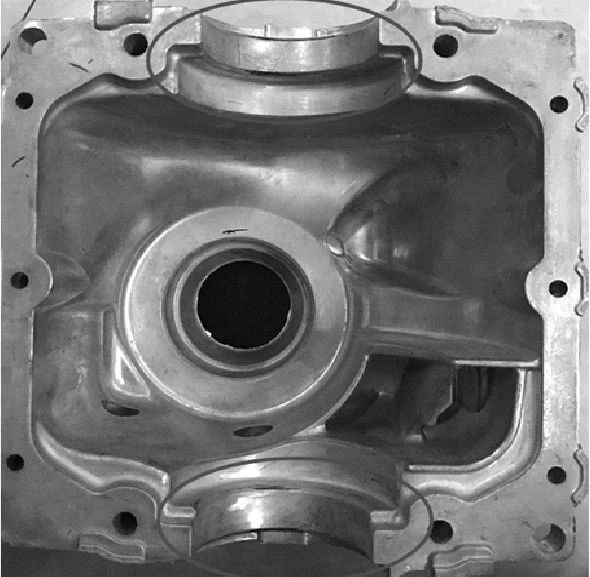

根据缺陷分布情况,有4个问题需要改进:①左侧抽芯轴瓦缩松,加工后与旁边螺纹孔串通漏气;②轴瓦两侧针孔收缩加工外露;③右侧抽芯深腔内加工后夹层外漏;④右侧抽芯针孔底部气孔。

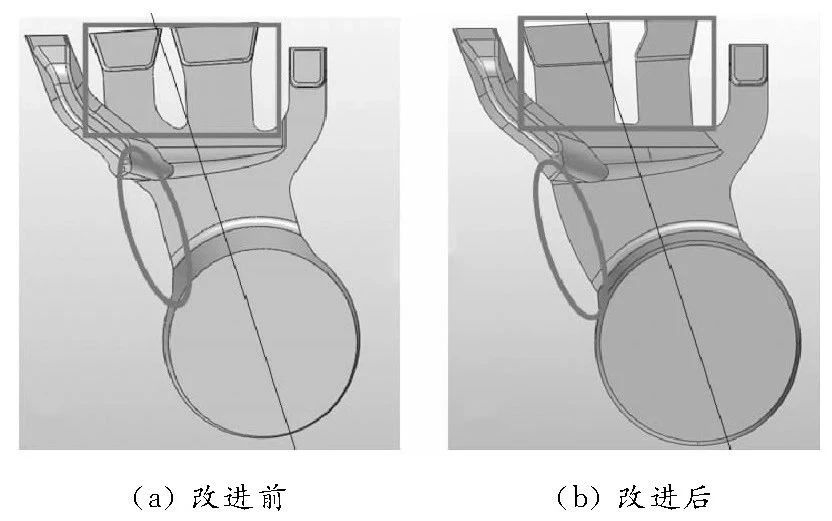

图12 浇口改进前后对比

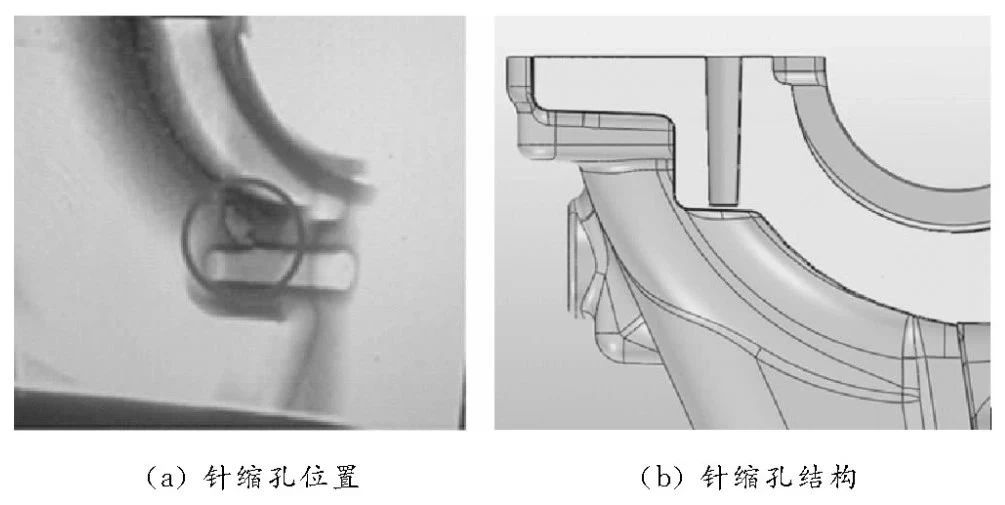

图13 针缩孔位置及结构

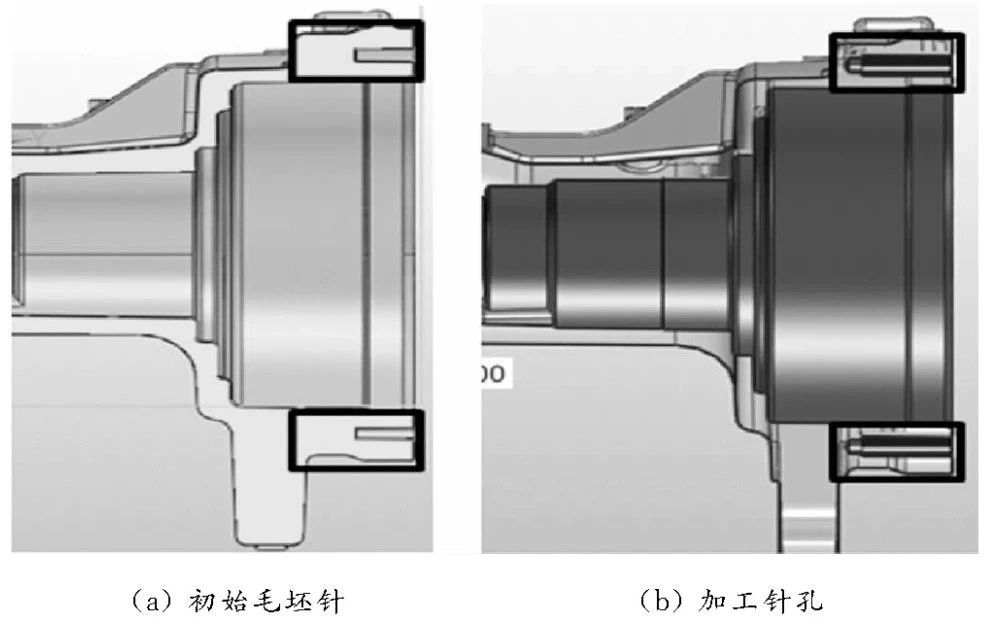

图14 初始毛坯针及加工针孔

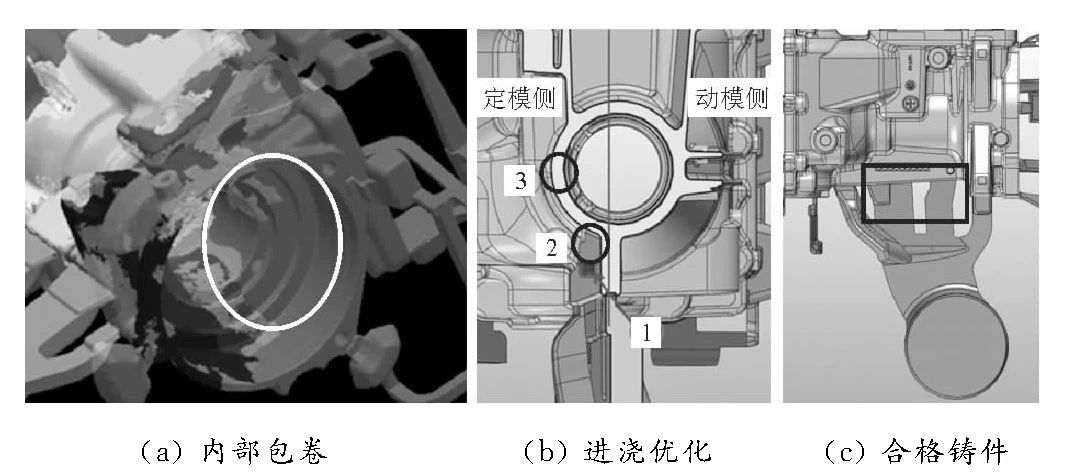

图15 内部包卷及浇口改变

通过对差速器壳体的试制分析可以得出,数值模拟能为铝合金压铸件前期的品质控制及缺陷分析提供参考,从而设计出更合理的浇注系统,缩短开发周期;再根据实际生产过程所出现的问题与模拟状态进行对比,从而进一步优化产品的浇注系统,改善成形工艺条件,提高铸件品质。另外,修改铸件结构也对压铸品质提升有积极意义。

本文作者:
廖建强 管胜敏 管维健
广东鸿图武汉压铸有限公司
黄志垣 安肇勇
广东鸿图科技股份有限公司
本文来源:《特种铸造及有色合金》杂志
