【创新技术公示】洗衣机三脚架（压铸件）整形设备

压铸快讯发表于2024/3/25 9:35:42 北雅自动化创新技术申报

创新技术评选活动

历经20余年的高速发展，中国压铸行业目前已经进⼊到转型升级的关键时期，协同创新与高质量发展逐渐成为行业共识。为鼓励及带动压铸行业相关企业技术与产品创新，在全行业形成创新风尚，提升企业竞争力，铸造行业生产力促进中心自2017年起在全行业组织开展“压铸行业年度创新技术与产品评选”活动。截止目前，共认定及表彰国内外压铸领域创新技术与产品100余项，极大的促进了我国压铸行业的发展与技术进步。

◆ 提示：活动全程不收取任何费用！

初审公示

北雅自动化设备（苏州）有限公司的“三脚架整形设备的创新奖申报已经通过活动组委会初审。为保障公信力，接受全行业监督，现进入公示阶段。每项通过初审的创新技术将在“压铸商情”、“中铸科技”、“压铸快讯”公众号同步公示。公示期为10个工作日（即2024年3月16日至3月29日）。在期间若无人提出异议，则进入终审阶段，评选活动计划在2024年6月由压铸行业特聘专家组终评并公布评选结果。

创新技术：

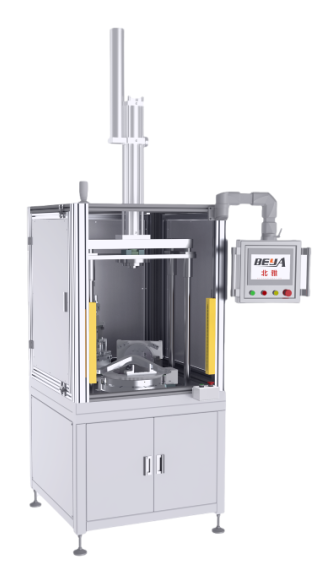

三脚架整形设备

申报企业：北雅自动化设备（苏州）有限公司

创新背景

三脚架整形设备适用于滚筒洗衣机中安装滚筒的三脚架螺丝孔处的高度整形。因三脚架外形结构的物理特性，三脚架在经过压铸成型后，三个脚会存在高度变形，当变形超过一定高度后，会影响在滚筒洗衣机的安装，所以需要大量有经验的人员来对三脚架进行高度整形，让三脚架安装螺丝孔处的高度达到规定值范围。

三脚架整形设备出现之前都是人工用锤子对产品脚进行敲击来整形，每敲击一次需要对产品脚进行一次测量，敲击的力度全部靠人的手来控制，人员需要非常大的熟练度才能对产品进行人工整形，且整形的效率低，不能与其他工艺配合起来联机生产。

技术革新特点

产品脚高度基准值±2mm以内才会进行上下整形，将±2mm总共分成40个区间，每隔0.1mm一个区间，每个区间对应一个整形补偿值。如果在进行了补偿值整形后没有有效整形，系统会根据整形前后的高度差异自动做出下一次的补偿值，直到将产品整形到规定范围内（基准值±0.3mm）。所有测量数值是以产品脚左右两个孔上的高度平均值为准。如果两个孔的高度差超过0.3mm，则会将产品先转到旋转整形机构出，先通过旋转整形机构将产品脚左右两个孔的高度差整形到0.3mm以内，然后再进行上下高度整形。

创新产品优势

1. 设备整形节拍：根据产品特点，整形时间为15s-30s；
2. 设备整形精度：左右两个点高度差±0.3mm以内，左右两个点平均值相对于基准值±0.3mm；
3. 设备支持产品类型，最大外径不超过540mm，轴直径20-40mm；
4. 设备支持产品种类，出厂支持30款产品（后续还可以拓展），切换产品时只需要更换夹爪，调整测量点位置，整形程序参数触摸屏一键切换，熟练后整个切换时间不超过10min；
5. 设备支持上料和联机类型，人工上下料，机器人自动上下料，并且可以联机生产，可以连压铸机（共用压铸机取件机器人），自动攻牙机，自动打磨机等。

经济效益

在苏州阿罗米科技有限公司导入三脚架整形机，并且和机器人、压铸机、切边机、风冷架联机，实现自动上下料，再不增加任何额外成本和延长原来节拍的情况下将整形工艺做到压铸岛内，良率99%以上，完全省去了原来人工整形人员，效率和压铸机节拍一致。

发展趋势

随着自动化在各行各业的普及，洗衣机终端厂家（海尔、美的、西门子、博世等）的三脚架与滚筒装配逐步会实现全自动打螺丝装配。这就对三脚架安装孔位置度的精度要求越来越高。但是因为三脚架的结构特点，导致三脚架压铸出来后存在一定程度不可控制的变形。三脚架整形机的出现可以解决这一问题，并且可以将整形机和三脚架生产过程中其它工艺（打磨，攻牙等）联机，从而在增压很少成本的基础上帮助客户实现三脚架自动化生产，大大提高生产效率和良率，节省人工。

企业简介

北雅自动化设备（苏州）有限公司集中了自动化设备的研发、生产、制造。公司是一家专注于压铸周边设备集成，机械手生产及后道加工机床上下料等交钥匙工程的中大型自动化公司。

多年来公司始终坚持品质第一、技术至上的服务理念推向市场，走进压铸企业，并与多家大型压铸企业建立良好的合作关系，推出了众多高科技产品。公司产品质量和服务均在同行业中处于先进水平，本着“用户为本，质量保证，科技创新”的宗旨，坚持“诚信至上，追求共赢”的理念，服务于社会，为工厂的全自动化生产贡献一切力量！
